Vermessung mit Drohne in Oberfranken

Digitale Vermessung aus der Luft – Daten effizient ermittelt.

Drohnen ermöglichen die schnelle Erfassung großer Flächen, Geländeformen und Bauwerke aus der Luft. Durch hochauflösende Bilder, Lasertechnik und photogrammetrische Auswertung entstehen präzise digitale Modelle, Karten und Messdaten.

Mithilfe des Laser-Entfernungsmessers und den Positionsdaten über RTK (Real-Time Kinematic) der Drohne lassen sich Flächen und Strecken direkt aus der Luft zentimetergenau messen.

Aus zahlreichen Luftbildern mit den genauen Positionsdaten der Drohne können so digitale Karten und 2D/3D-Modelle errechnet werden, z. B. für:

Grundstücks und Gartenplanung
Planung und Projektierung
Massenermittlung

In den Modellen kann gemessen und geplant werden – ideal zur Projektvorbereitung. Bessere Entscheidungen vor dem Start – sparen Zeit, Geld und Überraschungen.
Zudem sind vielfältigste Datenformate für verschiedene Anwendungen und Branchen möglich, siehe FAQ.

Typische Einsatzbereiche für Vermessung und Photogrammetrie

Häuser, Grundstücke und Bestandsaufnahmen

Digitale 2D/3D-Daten schaffen eine perfekte Entscheidungsgrundlage:

Garten- und Außenanlagen planen
Terrassen, Wege oder Mauern planen
Höhenunterschiede erkennen
Großflächiges wie Pool-, Zaun- oder Einfahrtsprojekte vorbereiten
Schüttgut-Mengenberechnung im Garten- und Landschaftsbau

Gelände- und Bestandsaufnahmen

Präzise Grundlage für Planung, Analyse und Dokumentation von Flächen und Bauwerken.

3D-Modelle und Orthofoto-Mosaiken als Planungsgrundlage für Sanierungen und Flächenbedarf
Geländemodelle für Bau- und Infrastrukturplanung
Planung von Bauflächen
Dokumentation von Geländeformen und Höhenprofilen
3D-Modelle als Planungsgrundlage für Sanierungen und Flächenbedarf

Baustellen, Baufortschritt & Projektkontrolle

Bauprojekte im Blick behalten – effizient und übersichtlich.

Nachweise für Auftraggeber oder Investoren
Vergleich Soll-/Ist-Zustand
Volumenberechnung von Materialhalden und Aushub
Verbrauch von Gütern auf Materialhalden

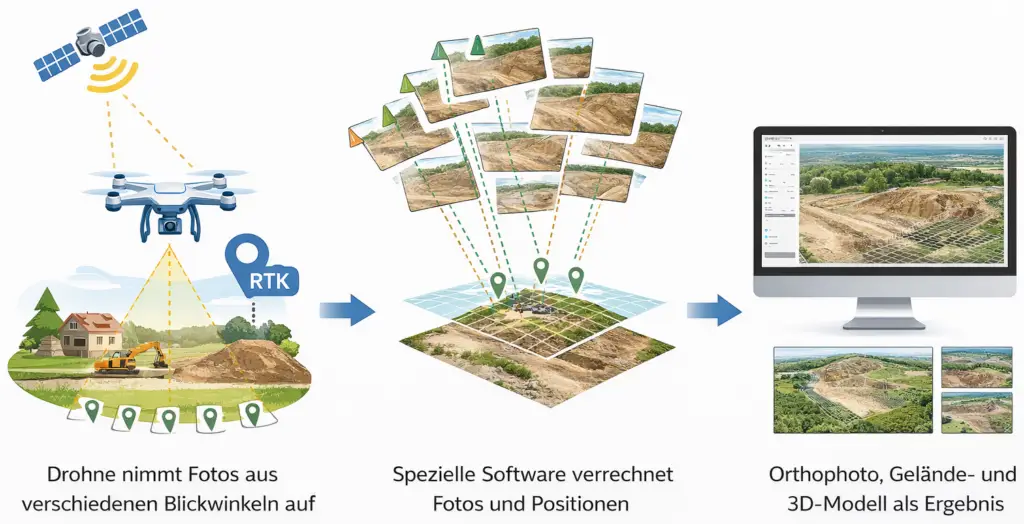

Wie funktioniert Vermessung mittels Photogrammetrie?

Moderne Drohnensysteme können während des Fluges ihre Position mit hoher Genauigkeit mittel RTK bestimmen. Diese Positionsdaten werden gemeinsam mit den aufgenommenen Foto-Blickwinkeln verrechnet und als Orthophotos gespeichert.

Eine Drohne nimmt Orthophotos eines Gebiets oder Objekts aus verschiedenen Perspektiven auf. Diese Bilder werden anschließend mit spezieller Software verrechnet und zu einem digitalen Modell zusammengefügt.

Vorteile der Vermessung mit Drohnen

Schnelle Vermessung

Die Vermessung aus der Luft geschieht effizient und präzise mittels hochgenauen Positionsdaten und Laser-Entfernungsmesser.

Umfangreiche Datenerfassung

Auch große Flächen und schwer zugängliche Bereiche lassen sich aus der Luft vollständig erfassen.

Hohe Detailgenauigkeit

Durch überlappende georeferenzierte Luftbilder entstehen hochauflösende 3D-Karten und 3D-Modelle mit einer Genauigkeit von wenigen Zentimetern.

Digitale Modelle

Realitätsnahe 2D- und 3D-Modelle schaffen eine ideale Grundlage für Planung, Visualisierung und die Weiterverarbeitung zur PV-Planung, in CAD oder z. B. SketchUp

Volumenberechnungen

Digitale Geländemodelle ermöglichen die Berechnung von Volumen im Gelände, z. B. von Schüttgüter und Halden.

Digitale Auswertung

Die Daten können in verschiedenen Dateiformaten für Analysen, Planungen und Dokumentationen genutzt werden.

Häufig gestellte Fragen

Welche Voraussetzungen müssen erfüllt sein?

Die rechtlichen Rahmenbedingungen müssen vorab geklärt sein. Vorschriften von Luftfahrt, Besitz- und Persönlichkeitsrechten müssen stets beachtet werden.
Auch Wetterbedingungen, Sonneneinstrahlung und Materialeigenschaften beeinflussen die Aussagekraft der Aufnahmen. Auch diese Faktoren werden bereits bei der Planung berücksichtigt.

Wie genau sind Vermessungen mit Drohnen?

Die erreichbare Genauigkeit hängt von verschiedenen Faktoren ab, hauptsächlich von der eingesetzten Technik, Anzahl der Foto und Fluggeschwindigkeit. Durch präzise Positionsbestimmung während des Fluges können genaue Geländemodelle und Luftbilder erzeugt werden. Ich setze dabei auf eine Positionsbestimmung über GPS mit Korrekturdaten über RTK (Real Time Kinematic). Damit kann eine Genauigkeit von wenigen Zentimetern erreicht werden.

Wie groß dürfen die zu vermessenden Flächen sein?

Drohnen eignen sich besonders für die Vermessung größerer Flächen bei mittlerer Genauigkeit. Je nach Projekt können Grundstücke, Baustellen oder Geländeabschnitte effizient erfasst werden. Der Aufwand hängt dabei von Fläche, Geländeform und gewünschter Detailgenauigkeit ab.

Welche Ergebnisse werden bereitgestellt?

Nach der Datenerfassung und Verarbeitung stehen je nach Anforderungen Dateiformate für verschiedene Anwendungen zur Verfügung:

Orthofotos (maßstabsgetreue Luftbilder, georeferenziert)
Digitale Geländemodelle
3D-Modelle von Gelände oder Bauwerken
Höhenmodelle
Flächen- und Volumenberechnungen

Welche Datenformate werden bereitgestellt?

Aus den gewonnenen Daten können verschiedenste Dateiformate und Ansichten zur Verfügung gestellt werden.

Immobilien / Verwaltung / Facility

Airclip Viewer 2D
Airclip Viewer 3D
Orthofoto
SketchUp Modell

Photovoltaik / Solarbranche

Planung & Auslegung von PV-Anlagen

SPT (Solar.Pro.Tool) – Dachbelegung, Modulplanung
Solar Monkey – PV-Auslegung, Ertragsplanung
PV Sol – PV-Anlagenplanung, Simulation
Sunny Design Pro – SMA-Systemplanung
Reonic – Angebots- & Planungstool
Eturnity – Energieberatung / PV-Wirtschaftlichkeit
PVcase Ground Mount – Freiflächenanlagen planen
Helios 3D – Solarpark-Planung / Geländeplanung

Datengrundlagen für PV-Planung

Orthofoto – exakte Luftbildgrundlage
Thermal-Orthofoto – Wärmebild für Fehleranalyse
Punktewolke für CAD – Dach-/Geländedaten
Airclip Viewer 2D / 3D – Objektvisualisierung

Bauwesen / Architektur / Ingenieure

CAD / BIM / Planung

AutoCAD 2D
AutoCAD 3D
Autodesk Revit
ArchiCAD – Punktewolke
SketchUp 3D Modell
SketchUp 3D CAD
Virto.CAD in AutoCAD – 3D Flachdach

Bestandsaufnahme / Aufmaß

Orthofoto
Punktewolke
Airclip Vermessungsbericht

Gerüstbau

ScaffMax – Gerüstplanung

Kranplanung

Liebherr Crane Planner 2.0

Holzbau / Zimmerer / Dachdecker

SEMA
Dietrich’s
Cadwork
DachTools

GaLaBau / Erdbewegung / Tiefbau / Rohstoffbetriebe

Kubatur / Volumenbericht
Airclip Vermessungsbericht
Punktewolke
Orthofoto

Was ist RTK und wie funktioniert es?

RTK (Real Time Kinematic) ist ein Verfahren zur hochpräzisen Positionsbestimmung mittels Satellitennavigation. Dabei werden Positionsdaten von GNSS-Satelliten (z. B. GPS, Galileo oder GLONASS) durch Korrekturdaten einer Referenzstation in Echtzeit verbessert.

Während ein normales GPS-Signal Positionsgenauigkeiten von nur 1 bis 3 Metern erreicht, kann RTK die Genauigkeit auf wenige Zentimeter verbessern.

RTK nutzt zwei Komponenten:

Referenzstation (Basisstation)
Eine stationäre Antenne mit genau bekannter Position empfängt Satellitensignale.
Mobiler Empfänger, z. B. Drohne, RTK-Rover
Der Empfänger erhält zusätzlich zu den herkömmlichen GPS-Satellitensignalen die Korrekturdaten der Referenzstation.

Durch den Vergleich der beiden Signale werden Fehler im Satellitensignal korrigiert, wodurch eine deutlich präzisere Positionsbestimmung möglich ist.

Was ist Photogrammetrie?

Photogrammetrie ist ein Verfahren, bei dem aus vielen überlappenden Fotos mit Positionsinformationen präzise Messdaten, 3D-Modelle oder Geländemodelle erzeugt werden. Die Aufnahmen werden digital ausgewertet und zu verwertbaren Datenmodellen zusammengeführt.

Mögliche Ergebnisse:

Orthophotos
3D-Modelle von Gebäuden oder Gelände
Digitale Geländemodelle
Punktwolken
Flächen- und Volumenberechnungen

Was ist ein Orthophoto?

Ein Orthophoto ist ein hochauflösendes Luftbild, das geometrisch entzerrt und maßstabsgetreu dargestellt wird. Dadurch lassen sich Entfernungen, Flächen und Positionen direkt im Bild präzise messen – ähnlich wie auf einem Plan, jedoch mit realer Fotoansicht.

Mögliche Einsatzbereiche:

PV-Planung
Sanierungsplanung von Gebäudehüllen
Grundstücke und Flächen vermessen
Baustellen dokumentieren
Außenanlagen planen

Welche Kosten entstehen? Gibt es Paketpreise?

€ 149 inkl. MwSt.

Livemessung per Laser
Messung von Flächen, und Strecken
Flug- und Einsatzplanung
Anfahrt im Umkreis von 15 km inklusive
15 Minuten Flugzeit
Optional: Digitale Bereitstellung Maße im Foto für 25 € inkl. MwSt.
Auf Anfrage: 2D- und 3D-Modelle mit Webansicht, SketchUp 3D, …

€ ab 179 inkl. MwSt.

Messung per Laser und RTK
Flug- und Einsatzplanung
Anfahrt im Umkreis von 15 km inklusive
Wildschaden uvm.
GPS Koordinaten zum auffinden der Flächen
Übersichtliche Dokumentation der betroffenen Bereiche und Schadflächen
Auf Anfrage: 2D- und 3D-Modelle mit Webansicht

€ ab 219 inkl. MwSt.

Messung per Laser und RTK
Flug- und Einsatzplanung
Anfahrt im Umkreis von 15 km inklusive
Individuell nach Ihren Anforderungen
Übersichtliche Dokumentation der Maße mit Verortung und Foto
Auf Anfrage: viele versch. 2D- und 3D-Formate: PV-Sol, AutoCAD, …
